Revit bóc tách khối lượng 2024| Bài dựng vách hầm BTCT| Th.S Mai Bá Nhẫn
Trong bài viết "Revit bóc tách khối lượng 2024 | Bài dựng vách hầm BTCT" của Thạc sĩ Mai Bá Nhẫn, chúng ta được hướng dẫn chi tiết từng bước để dựng vách hầm bê tông cốp thép trong Revit. Đây là một bài giảng rất hữu ích, đặc biệt dành cho những người mới bắt đầu học và áp dụng phần mềm này trong công việc thực tế.
I. Link file CAD vào phần mềm Revit
Link bản vẽ Cad mặt bằng vách hầm vào Revit, các bước theo hướng dẫn tương tự các bài tập trước tại đây
II. Dựng hình vách hầm BTCT
- (1) Bấm Structure -> Bấm Wall -> Wall: Structural
- (2) Chọn loại vách (nếu tìm thấy thì Load Family vào)
- (3) Chỉnh sửa kích thước vách (Edit type)
- (4) Tạo bản sao vách (Duplicate)
- (5) Đặt tên vách (Theo quy tắt đặt tên ở bài 10)
- (6) Bấm Ok
- (7) Bấm Edit sửa tiết diện cho vách
- (8) Nhập chiều dày vách
- (9) Gán vật liệu cho vách
- (10) Bấm Ok
- (9) Vẽ vách theo vị trí của bản vẽ Cad. Làm tương tự cho đến khi hoàn thành
III. Chi tiết hóa và điều chỉnh
- Chi tiết hóa vách hầm: Đảm bảo rằng vách được mô hình đúng vị trí. Điều này giúp tránh trùng lặp khối lượng khi bóc tách khối lượng bê tông.
- Điều chỉnh kích thước: Kiểm tra lại kích thước của vách. Sử dụng công cụ "Filter" để chọn tất cả các vách và điều chỉnh cao độ nếu cần thiết.
V. Kiểm tra và hoàn thiện mô hình

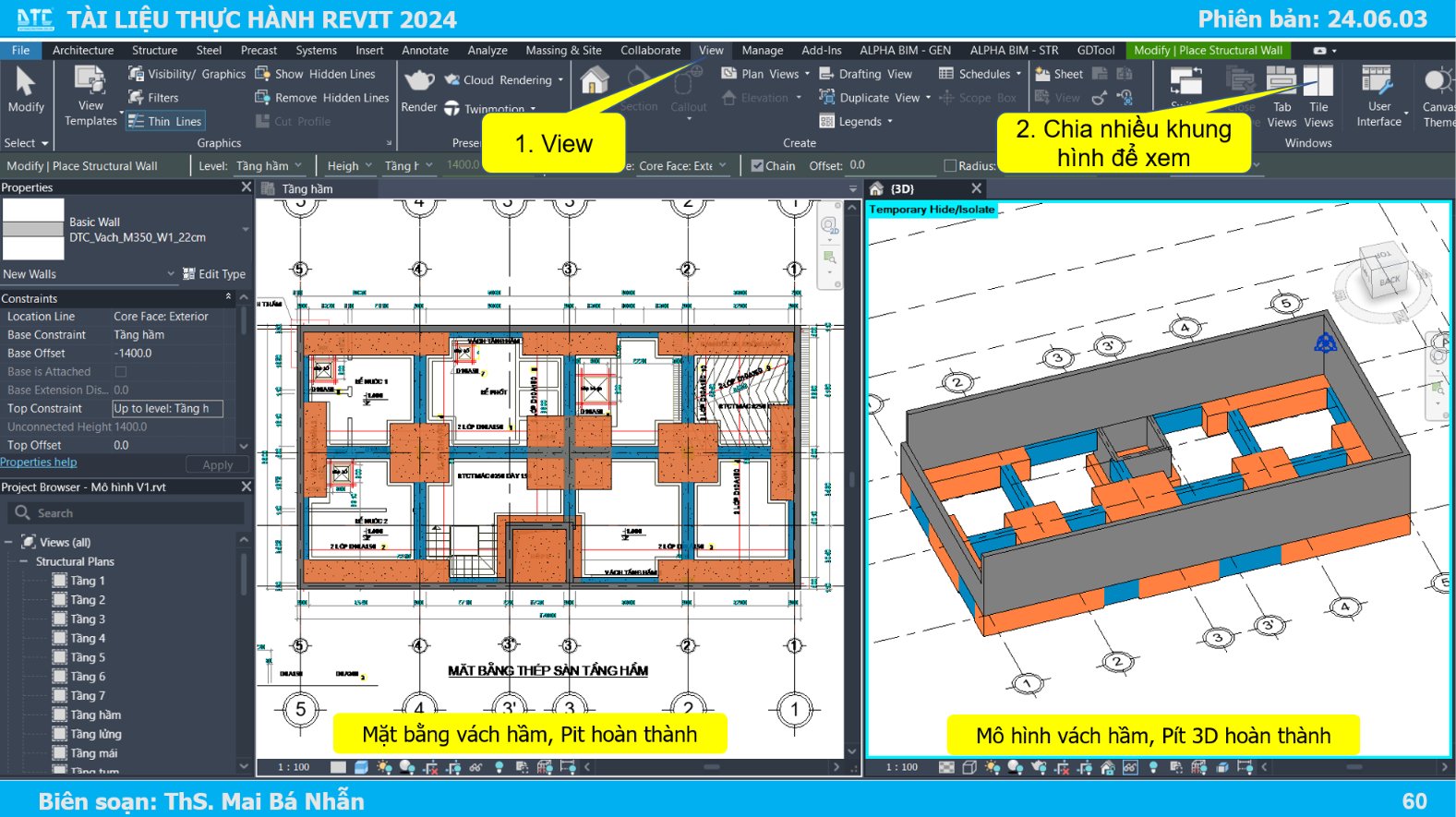

- Xem Lại 3D: Chuyển sang chế độ xem 3D để kiểm tra lại toàn bộ mô hình vách. Đảm bảo rằng tất cả các vách đã được dựng đúng vị trí và kích thước.
Video hướng dẫn chi tiết:
Kết Luận
Việc bóc tách khối lượng và dựng hình vách BTCT trong Revit 2024 đòi hỏi sự tỉ mỉ và chính xác. Qua bài hướng dẫn này, hy vọng các bạn đã nắm vững các bước cơ bản và có thể áp dụng vào các dự án thực tế của mình. Nếu có bất kỳ thắc mắc nào, đừng ngần ngại ghi chép và thực hành thường xuyên để nâng cao kỹ năng sử dụng Revit.
Sau khi hoàn tất các bước trên, bạn có thể theo dõi bài tiếp theo hướng dẫn dựng bê tông lót móng, dầm móng theo hướng dẫn của Th.S Mai Bá Nhẫn.
Đăng ký học Revit bóc tách khối lượng tại đây
